10 bước lắp đặt kim thu sét Liva

Trên thị trường hiện nay có rất nhiều loại kim thu sét, nhưng trong số đó, kim thu sét Liva là dòng sản phẩm được nhiều rất hàng lựa chọn và tin dùng. Dưới đây sẽ là tất tần tật những thông tin bạn cần biết về dòng sản phẩm kim thu sét này.

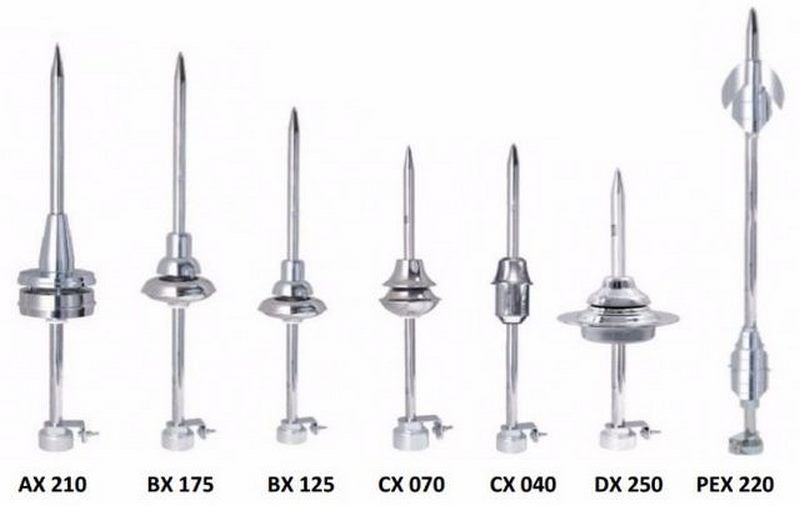

Kim thu sét Liva là gì?

Kim thu sét Liva là một dòn sản phẩm được nhập khẩu từ Thổ Nhĩ Kỳ và đang dần khẳng định được vị thế của mình tại thị trường Việt Nam. Tuy là sản phẩm được ra đời muộn hơn so với những hãng sản xuất khác, kim thu sét Liva vẫn để lại những ấn tượng tốt về mặt chất lượng cho quý khách hàng. Đây là sản phẩm đã có được sự chứng nhận chất lượng từ nhiều phòng thí nghiệm danh tiếng tại thị trường Châu Âu như Metu, Ea, Sigma, Ilac,...

Sản phầm này của Liva được chế tác từ thép không gỉ nên có thể sử dụng lên đến 30 năm. Đây là điều được đánh giá rất cao, đặc biệt trong điều kiện thời tiết nóng ẩm như nước ta. Kim thu sét có chiều dài 1m và được sử dụng để lắp đặt trên hệ thống chống sét trực tiếp. Nhiệt độ sử dụng trong khoảng -40 độ đến 120 độ.

Kim thu sét Liva có cấu tạo khá đơn giản gồm đầu kim và thân kim. Đầu kim của sản phẩm được làm khá nhọn giúp hỗ trợ tốt hơn trong việc thu sét. Phần thân kim sẽ gắn với bộ phận phát xạ tia tiên đạo.

Kim thu sét hoạt động dựa trên nguyên lý phát tia tiên đạo. Kim thu sét nhà Liva là kết quả của công nghệ hiện đại. Bán kính bảo vệ của kim vừa đạt tiêu chuẩn NFC 17-102 của Pháp và cả tiêu chuẩn IEC61083 cũng như IEC 60060.

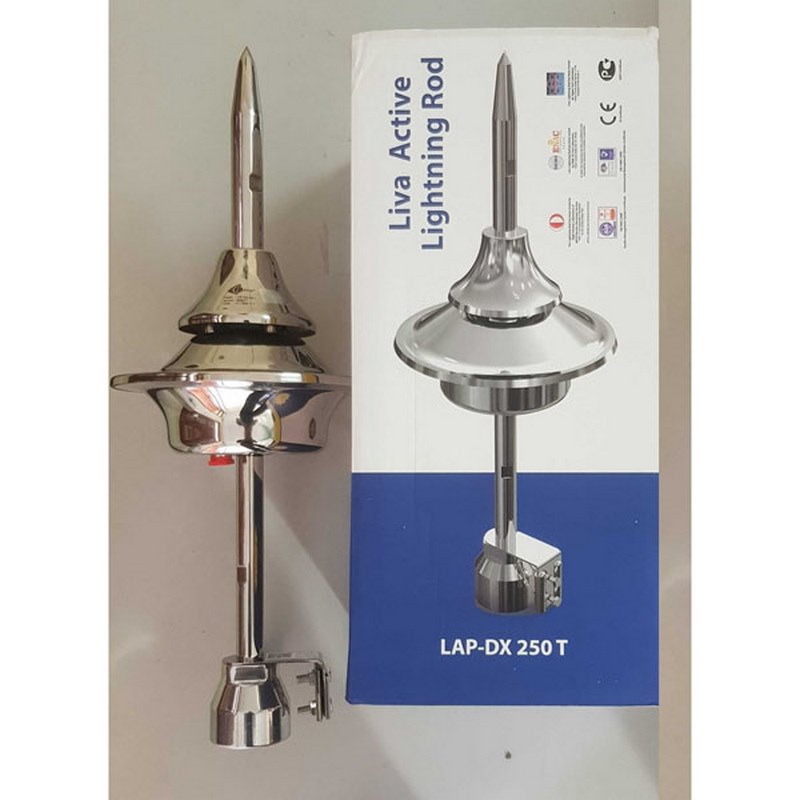

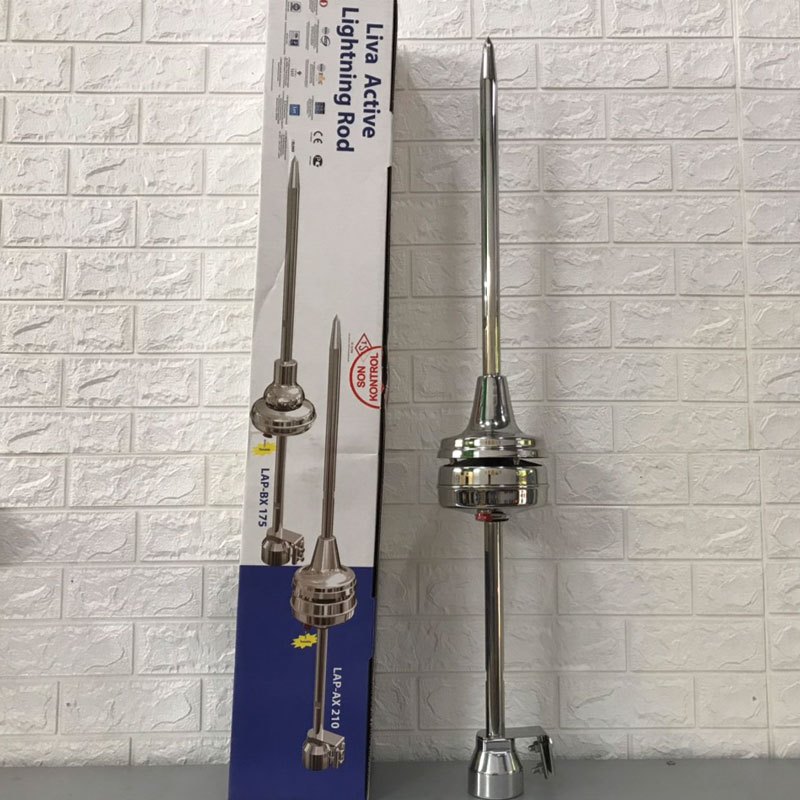

Đặc điểm cấu tạo

• Chất liệu: Chế tạo từ thép inox không gỉ
• Tiêu chuẩn áp dụng: Tiêu chuẩn NFC 17-102:2011 của Pháp
• Nguồn gốc: Thổ Nhĩ Kỳ
• Cấu tạo: Bầu kim chứa bộ phận phát ion và mũi kim nhọn. Khi những đám mây mang điện tích xuất hiện, bộ phần này sẽ làm tăng điện tích lên đầu kim. Qua đó tạo ra tia tiên đạo để bắt lấy những tia sét đi xuống từ đám mây
• Màu sắc: Trắng bạc
• Bán kính bảo vệ: Kim Liva có bán kính bảo vệ cấp 4, lên đến 188m

Cách thi công lắp đặt hệ thống kim thu sét Liva

Thi công lắp đặt hệ thống tiếp địa

Bước 1: Định vị vị trí đặt cọc tiếp địa. Kiểm tra tính chất đất của nơi đóng cọc.

Bước 2: Tiến hành đào rãnh, hố hay khoan giếng tiếp đất. Đảm bảo tránh xa những công trình, hệ thống ngầm như hệ thống ống nước, dây cáp ngầm,...

Thông thường, rãnh sẽ có độ sâu khoảng 600-800mm và rộng 300-500mm. Đối với những trường hợp có điện trở suất đất cao hoặc có diện tích hạn chế, bạn hãy đào giếng. Đường kính chiến rơi vào khoảng 50 đến 100 mm và độ sâu từ 15 đến 40 mm, tùy vào độ sâu của mạch nước ngầm.

Bước 3: Bắt đầu đóng cọc tiếp địa. Khoảng cách giữa những cọc sẽ gấp 2 lần độ dài của cọc đóng xuống đất. Trước khi tiến hành đóng cọc, bạn nên đổ hóa chất để làm giảm điện trở suất đất. Hóa chất có tác dụng hút ẩm và tạo thành dạng keo để bao quanh điện cực. Từ đó sẽ làm tăng bề mặt tiếp xúc giữa đất và điện cực.

Bước 4: Lắp đặt hệ thống dây thoát sét. Bạn có thể lựa chọn sử dụng dây cáp đồng hoặc dây băng đồng với kích thước 25 x 3 mm. Rải dây cáp dọc theo chiều dài của rãnh đào. Liên kết những cọc và dây dẫn bằng mối hàn. Nếu bạn sử dụng cách đào giếng, cọc sẽ được liên kết thẳng với dây cáp rồi sau đó thả sâu xuống đáy giếng.

Bước 5: Tiến hành lắp đặt hố để kiểm tra điện trở suất đất ngay tại vị trí có cọc trung tâm. Hãy đảm bảo mặt hố ngang với mặt đất và kiểm tra lại toàn bộ một lần cuối tại các mối hàn.

Bước 6: Lắp đất vào hố, rãnh, sau đó nện chặt và hoàn trả mặt bằng.

Lắp cột đỡ kim thu sét Liva

Bước 7: Tiến hành lắp đặt trụ đỡ và kim thu dựa vào bảng vẽ đã thiết kế thi công theo hệ thống chống sét.

Bước 8: Kết nối kim thu sét với đầu dây dẫn sét. Bạn nên luồn dây dẫn trong ống cách điện ngay từ điểm tiếp xúc của kim thu sét đến bãi tiếp địa. Cách này sẽ tránh được sự lan truyền của dòng điện đến kết cấu công trình.

Bước 9: Bắt đầu lắpđặt bộ đếm sét (nếu có).

Bước 10: Đo đạc lại lần cuối điện trở tại vị trí tiếp đất của hệ thống và đo lại thông mạch dây dẫn sét.

Bán kính bảo vệ

Bán kính bảo vệ chính là phạm vi an toàn mà kim thu sét Liva có thể bảo vệ. Dựa vào quy mô cũng như diện tích của công trình mà bạn hãy lựa chọn loại kim thu sét với bán kính bảo vệ phù hợp. Thông thường những loại kim thu sét sẽ có độ bảo vệ từ cấp 3 đến cấp 4. Nếu càng xa bán kính chuẩn, khả năng để bảo vệ càng giảm. Bên cạnh đó, bán kính bảo vệ cũng sẽ thay đổi tùy thuộc vào độ cao của công trình. Độ cao chuẩn sẽ thường được tính h=5m.
