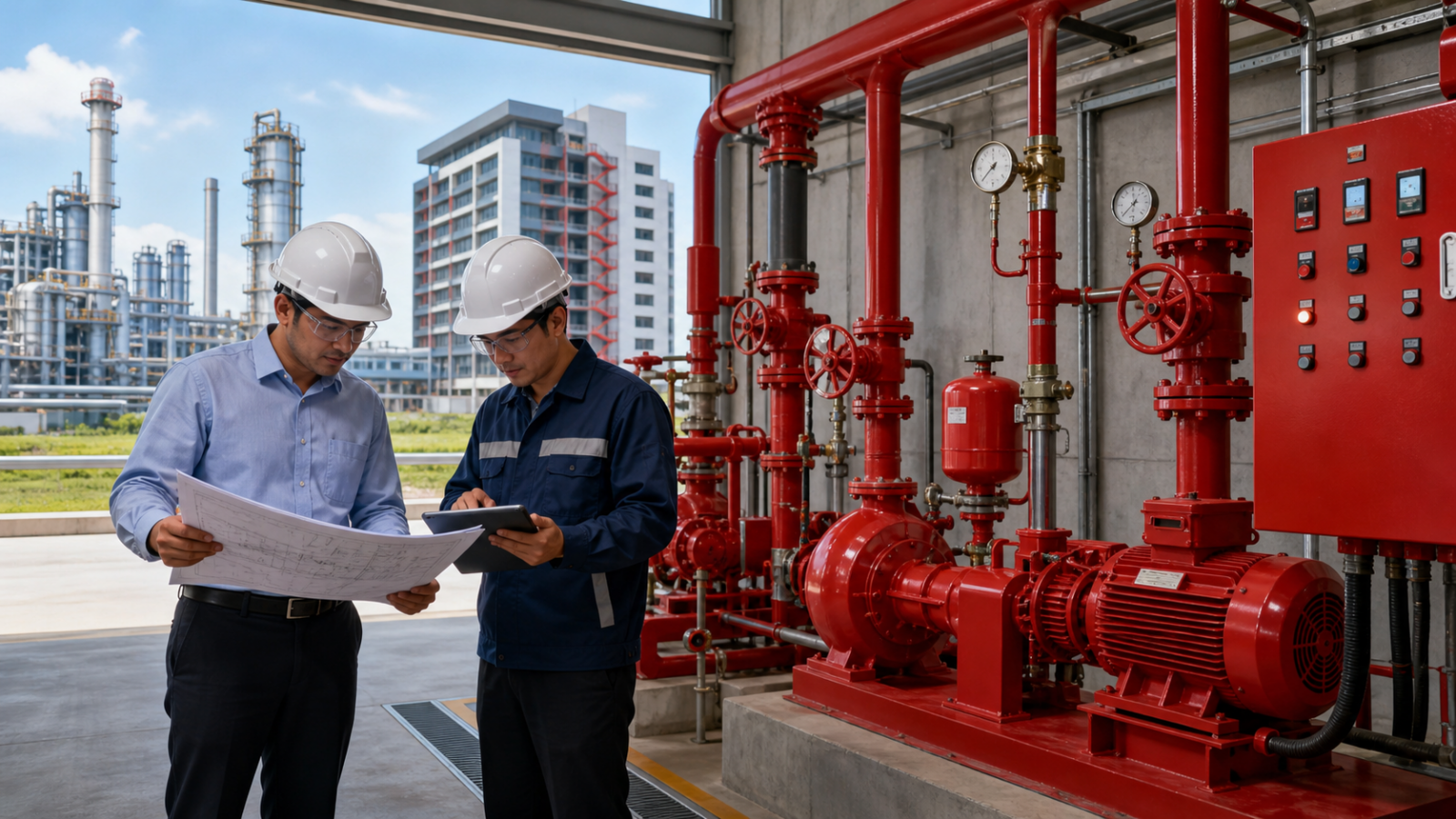

Trong hệ thống phòng cháy chữa cháy, máy bơm là thiết bị giữ vai trò trung tâm, quyết định khả năng cấp nước khi xảy ra sự cố. Tuy nhiên, trên thực tế, nhiều công trình vẫn lựa chọn bơm theo kinh nghiệm hoặc theo mức đầu tư dự kiến, thay vì tính toán dựa trên nhu cầu vận hành thực tế. Đây là nguyên nhân dẫn đến nhiều hệ thống lắp đặt xong nhưng khi kiểm tra hoặc khi cần vận hành thật lại không đạt yêu cầu.

Việc tính đúng công suất máy bơm chữa cháy không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần tối ưu chi phí đầu tư, tránh lãng phí và hạn chế rủi ro phải thay đổi thiết bị sau này.

Hậu quả của việc chọn sai công suất bơm

Chọn sai công suất bơm có thể gây ra hậu quả nghiêm trọng cho toàn bộ hệ thống PCCC. Nếu bơm có công suất quá nhỏ, nước sẽ không được cấp đủ lưu lượng hoặc không đủ áp lực để đưa đến khu vực cháy. Khi đó, dù hệ thống có lắp đặt đầy đủ họng nước, sprinkler hay tủ điều khiển, hiệu quả chữa cháy vẫn không đảm bảo.

Ngược lại, nếu chọn bơm quá lớn so với nhu cầu thực tế, chủ đầu tư sẽ phải gánh chi phí đầu tư cao hơn mức cần thiết, kéo theo chi phí điện năng, chi phí vận hành và bảo trì cũng tăng lên. Ngoài ra, hệ thống vận hành với công suất không phù hợp còn có thể gây rung, quá áp hoặc làm giảm tuổi thọ thiết bị.

Vì vậy, việc tính công suất máy bơm cứu hỏa cần được thực hiện một cách logic, bám sát đặc điểm công trình và phương án chữa cháy cụ thể. Đây là bước quan trọng trước khi tiến hành chọn máy bơm chữa cháy cho nhà xưởng, kho hàng, chung cư, khách sạn hay tòa nhà văn phòng.

Các thông số cần biết (Q - Lưu lượng, H - Cột áp)

Khi tính toán máy bơm chữa cháy, có hai thông số cơ bản cần hiểu rõ là Q - lưu lượng và H - cột áp. Đây là nền tảng để xác định đúng khả năng làm việc của bơm.

1. Q - Lưu lượng

Lưu lượng là lượng nước mà bơm có thể cung cấp trong một đơn vị thời gian, thường được biểu thị theo m³/h hoặc lít/phút. Đây là chỉ số cho biết hệ thống có đủ nước để cấp cho số lượng đầu phun hoặc số họng chữa cháy cần hoạt động cùng lúc hay không.

Nói đơn giản, nếu lưu lượng không đủ, nước ra yếu hoặc không đủ số điểm chữa cháy vận hành đồng thời. Vì vậy, khi tính công suất máy bơm cứu hỏa, trước tiên phải xác định công trình cần bao nhiêu nước trong tình huống cháy.

2. H - Cột áp

Cột áp là khả năng đẩy nước của bơm lên độ cao hoặc đi xa qua hệ thống đường ống. Thông số này thường tính bằng mét cột nước.

Một máy bơm có lưu lượng lớn nhưng cột áp thấp vẫn không đáp ứng được nếu công trình cao tầng, đường ống dài hoặc có nhiều tổn thất áp lực. Ngược lại, nếu chỉ quan tâm đến cột áp mà bỏ qua lưu lượng, hệ thống cũng không đủ nước để vận hành đồng thời nhiều điểm chữa cháy.

Vì vậy, khi chọn bơm chữa cháy, không thể chỉ nhìn vào công suất động cơ mà phải xét đồng thời cả lưu lượng và cột áp.

3. Công suất động cơ bơm

Sau khi xác định được Q và H, mới tiến hành tính công suất động cơ. Công suất này thường biểu thị bằng kW hoặc HP. Đây là năng lượng cần thiết để bơm đạt được lưu lượng và cột áp yêu cầu.

Hiểu đúng bản chất là:

• Q quyết định bơm cần cấp bao nhiêu nước
• H quyết định bơm cần đẩy nước mạnh đến đâu
• Công suất động cơ là mức năng lượng cần để thực hiện hai yêu cầu đó

Công thức tính toán logic cho hệ thống Sprinkler và họng vách tường

Để tính toán đúng, cần tiếp cận theo logic của từng hệ thống sử dụng nước chữa cháy. Trong nhiều công trình, hệ thống chữa cháy bằng nước thường gồm hai phần phổ biến là sprinkler và họng nước vách tường.

1. Xác định lưu lượng yêu cầu của hệ thống

Với hệ thống sprinkler

Lưu lượng sprinkler phụ thuộc vào số đầu phun hoạt động đồng thời và lưu lượng mỗi đầu phun theo phương án thiết kế.

Cách hiểu đơn giản là:

Tổng lưu lượng sprinkler = số đầu phun hoạt động đồng thời x lưu lượng mỗi đầu phun

Ví dụ, nếu thiết kế giả định 12 đầu phun hoạt động đồng thời và mỗi đầu cần 60 lít/phút, thì tổng lưu lượng cho sprinkler là:

Q sprinkler = 12 x 60 = 720 lít/phút

Với hệ thống họng nước vách tường

Lưu lượng họng nước vách tường được tính theo số họng hoạt động đồng thời và lưu lượng tiêu chuẩn cho mỗi họng.

Cách tính logic là:

Tổng lưu lượng họng vách tường = số họng hoạt động đồng thời x lưu lượng mỗi họng

Ví dụ, nếu có 2 họng hoạt động đồng thời, mỗi họng cần 200 lít/phút:

Q họng vách tường = 2 x 200 = 400 lít/phút

Tổng lưu lượng yêu cầu

Trong trường hợp hệ thống được thiết kế để hai phần cùng xét đến trong điều kiện bất lợi, có thể lấy theo tổng lưu lượng cần thiết theo phương án thiết kế:

Q tổng = Q sprinkler + Q họng vách tường

Ví dụ:

Q tổng = 720 + 400 = 1.120 lít/phút

Đổi sang m³/h:

1.120 lít/phút = 67,2 m³/h

Đây là một cơ sở quan trọng khi tính công suất máy bơm cứu hỏa.

2. Xác định cột áp yêu cầu

Cột áp tổng thường được xác định dựa trên các thành phần chính sau:

H tổng = H tĩnh + H tổn thất đường ống + H áp lực yêu cầu tại điểm xa nhất

Trong đó:

• H tĩnh: độ cao chênh lệch từ bơm đến điểm sử dụng nước cao nhất hoặc xa nhất
• H tổn thất đường ống: phần áp lực bị mất do ma sát trong ống, co, tê, van, phụ kiện
• H áp lực yêu cầu tại đầu ra: áp lực cần duy trì tại đầu sprinkler hoặc họng nước để thiết bị hoạt động hiệu quả

Ví dụ:

• Chiều cao công trình cần đẩy nước: 20 m
• Tổn thất trên đường ống: 10 m
• Áp lực yêu cầu tại điểm cuối: 15 m

Khi đó:

H tổng = 20 + 10 + 15 = 45 m

Thông thường, người thiết kế sẽ cộng thêm hệ số dự phòng nhất định để đảm bảo an toàn vận hành.

3. Công thức ước tính công suất động cơ bơm

Sau khi có lưu lượng và cột áp, có thể ước tính công suất bơm theo công thức gần đúng:

P = (Q x H) / (367 x η)

Trong đó:

• P: công suất bơm, đơn vị kW
• Q: lưu lượng, đơn vị m³/h
• H: cột áp, đơn vị m
• η: hiệu suất tổng của bơm và động cơ, thường lấy tham khảo khoảng 0,6 đến 0,8 tùy cấu hình

Ví dụ:

• Q = 67,2 m³/h
• H = 45 m
• η = 0,7

Ta có:

P = (67,2 x 45) / (367 x 0,7)
P ≈ 11,8 kW

Như vậy có thể xem xét chọn bơm với động cơ khoảng 15 kW để có dự phòng vận hành phù hợp.

Đây là cách tính theo logic kỹ thuật ban đầu. Khi triển khai thực tế, việc chọn bơm chữa cháy còn cần đối chiếu thêm với đường đặc tính bơm, điều kiện lắp đặt, nguồn điện, loại động cơ điện hay diesel và yêu cầu của hồ sơ thiết kế.

Ví dụ thực tế cho một nhà xưởng 1000m2

Để dễ hình dung, có thể lấy ví dụ sơ bộ cho một nhà xưởng diện tích khoảng 1000m2, có lắp hệ thống sprinkler kết hợp họng nước vách tường.

Giả định tính toán

• Diện tích nhà xưởng: 1000m2
• Hệ thống sprinkler: 10 đầu phun hoạt động đồng thời
• Lưu lượng mỗi đầu sprinkler: 60 lít/phút
• Hệ thống họng vách tường: 2 họng hoạt động đồng thời
• Lưu lượng mỗi họng: 200 lít/phút
• Chiều cao và chênh cao cần tính: 12 m
• Tổn thất đường ống và phụ kiện: 8 m
• Áp lực yêu cầu tại điểm cuối: 15 m

Bước 1: Tính lưu lượng

Lưu lượng sprinkler:

Q1 = 10 x 60 = 600 lít/phút

Lưu lượng họng vách tường:

Q2 = 2 x 200 = 400 lít/phút

Tổng lưu lượng:

Q tổng = 600 + 400 = 1.000 lít/phút

Đổi sang m³/h:

Q tổng = 60 m³/h

Bước 2: Tính cột áp

H tổng = 12 + 8 + 15 = 35 m

Có thể cộng thêm dự phòng vận hành, ví dụ nâng lên khoảng 38 - 40 m để an toàn hơn.

Bước 3: Tính công suất động cơ gần đúng

Lấy:

• Q = 60 m³/h
• H = 40 m
• η = 0,7

Áp dụng công thức:

P = (60 x 40) / (367 x 0,7)
P ≈ 9,3 kW

Từ đó, có thể cân nhắc chọn bơm có công suất động cơ khoảng 11 kW hoặc mức phù hợp theo model thực tế của nhà sản xuất.

Nhận xét

Qua ví dụ này có thể thấy, việc tính công suất máy bơm cứu hỏa không phải chỉ dựa vào diện tích 1000m2, mà phải dựa vào:

• số điểm chữa cháy hoạt động đồng thời
• lưu lượng yêu cầu của từng hệ
• cột áp thực tế theo công trình
• tổn thất đường ống
• áp lực cần duy trì tại điểm cuối

Đó cũng là lý do cùng là nhà xưởng 1000m2 nhưng mỗi công trình có thể cần loại máy bơm chữa cháy khác nhau.

Một số lưu ý khi chọn bơm chữa cháy

Khi tiến hành chọn bơm chữa cháy, ngoài công suất động cơ, cần xem thêm các yếu tố sau:

• Loại công trình là nhà xưởng, kho, tòa nhà hay trung tâm thương mại
• Hệ thống sử dụng sprinkler, họng vách tường hay kết hợp cả hai
• Nguồn điện tại chỗ có ổn định không
• Có cần bơm dự phòng diesel hay không
• Đường đặc tính bơm có phù hợp với điểm làm việc thực tế không
• Thiết bị có dễ bảo trì, thay thế và đồng bộ với tủ điều khiển hay không

Lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí và thuận lợi hơn trong quá trình kiểm tra, bảo trì sau này.

Kết luận

Tính toán đúng công suất máy bơm chữa cháy là bước quan trọng để đảm bảo hệ thống PCCC vận hành hiệu quả, cấp đủ nước, đủ áp lực và phù hợp với đặc điểm thực tế của công trình. Dù là nhà xưởng hay tòa nhà, việc xác định đúng Q - lưu lượng và H - cột áp luôn là nền tảng trước khi quyết định chọn model bơm cụ thể.

Nếu làm tốt bước này, chủ đầu tư không chỉ tránh được rủi ro thiếu công suất hoặc dư công suất, mà còn tối ưu được chi phí đầu tư và tuổi thọ toàn hệ thống. Đây cũng là cơ sở quan trọng để tính công suất máy bơm cứu hỏa một cách bài bản và chọn bơm chữa cháy phù hợp theo từng dải nhu cầu.
