Giải pháp lắp đặt cụm bơm chữa cháy: Bơm điện Windy kết hợp bơm bù áp và Diesel

Trong một hệ thống phòng cháy chữa cháy chuyên nghiệp, máy bơm không chỉ đơn giản là một thiết bị cấp nước. Đây là “trái tim” của toàn bộ hệ thống, quyết định khả năng đưa nước đến họng chữa cháy, đầu phun sprinkler và các khu vực cần bảo vệ khi xảy ra sự cố. Vì vậy, một trạm bơm PCCC tiêu chuẩn thường không chỉ sử dụng một máy bơm duy nhất, mà được thiết kế thành một cụm bơm hoàn chỉnh gồm bơm chính, bơm bù áp và bơm dự phòng.

Trong đó, phương án sử dụng bơm điện Windy kết hợp bơm bù áp và bơm Diesel là giải pháp được nhiều công trình lựa chọn nhờ tính ổn định, dễ vận hành và phù hợp với nhiều quy mô như nhà xưởng, kho hàng, tòa nhà văn phòng, chung cư, khách sạn, trường học, trung tâm thương mại hoặc khu sản xuất.

Việc lắp đặt cụm bơm chữa cháy đúng cấu hình giúp hệ thống duy trì áp lực ổn định trong đường ống, tự động cấp nước khi có cháy và vẫn có phương án dự phòng trong trường hợp mất điện. Đây là yếu tố rất quan trọng để hệ thống PCCC không chỉ đáp ứng yêu cầu hồ sơ, mà còn vận hành hiệu quả trong thực tế.

Vì sao một trạm bơm PCCC cần nhiều loại máy bơm?

Nhiều người khi tìm hiểu hệ thống PCCC thường thắc mắc: tại sao không chỉ dùng một máy bơm công suất lớn để cấp nước chữa cháy? Về nguyên tắc, một máy bơm chữa cháy chính có thể tạo lưu lượng và cột áp cần thiết, nhưng hệ thống PCCC yêu cầu cao hơn rất nhiều so với một hệ thống bơm nước thông thường.

Thứ nhất, hệ thống chữa cháy luôn phải ở trạng thái sẵn sàng. Đường ống cần duy trì áp lực nhất định để khi van mở, họng nước hoặc đầu phun có thể hoạt động ngay. Nếu áp lực trong đường ống bị tụt nhẹ do rò rỉ nhỏ hoặc dao động tự nhiên mà phải khởi động bơm chính liên tục, máy bơm sẽ nhanh xuống cấp, tốn điện và dễ phát sinh lỗi vận hành.

Thứ hai, khi xảy ra cháy, hệ thống cần một máy bơm chính đủ mạnh để cấp nước với lưu lượng lớn và áp lực ổn định. Đây là vai trò của bơm điện Windy trong cụm bơm chữa cháy.

Thứ ba, trong tình huống mất điện hoặc nguồn điện công trình bị ngắt do sự cố, hệ thống vẫn phải có khả năng cấp nước chữa cháy. Khi đó, bơm Diesel hoặc bơm xăng đóng vai trò dự phòng, giúp hệ thống không bị phụ thuộc hoàn toàn vào điện lưới.

Vì vậy, một cụm bơm chữa cháy chuyên nghiệp thường bao gồm:

Thành phần	Vai trò chính
Bơm điện Windy	Bơm chính, cấp nước khi có sự cố cháy
Bơm bù áp	Duy trì áp lực trong đường ống, hạn chế bơm chính khởi động liên tục
Bơm Diesel hoặc xăng	Dự phòng khi mất điện hoặc bơm điện không hoạt động
Tủ điện điều khiển	Điều khiển tự động, giám sát áp lực và phối hợp hoạt động toàn hệ thống

Cách bố trí này giúp hệ thống vận hành an toàn hơn, linh hoạt hơn và phù hợp với yêu cầu thực tế của các công trình hiện nay.

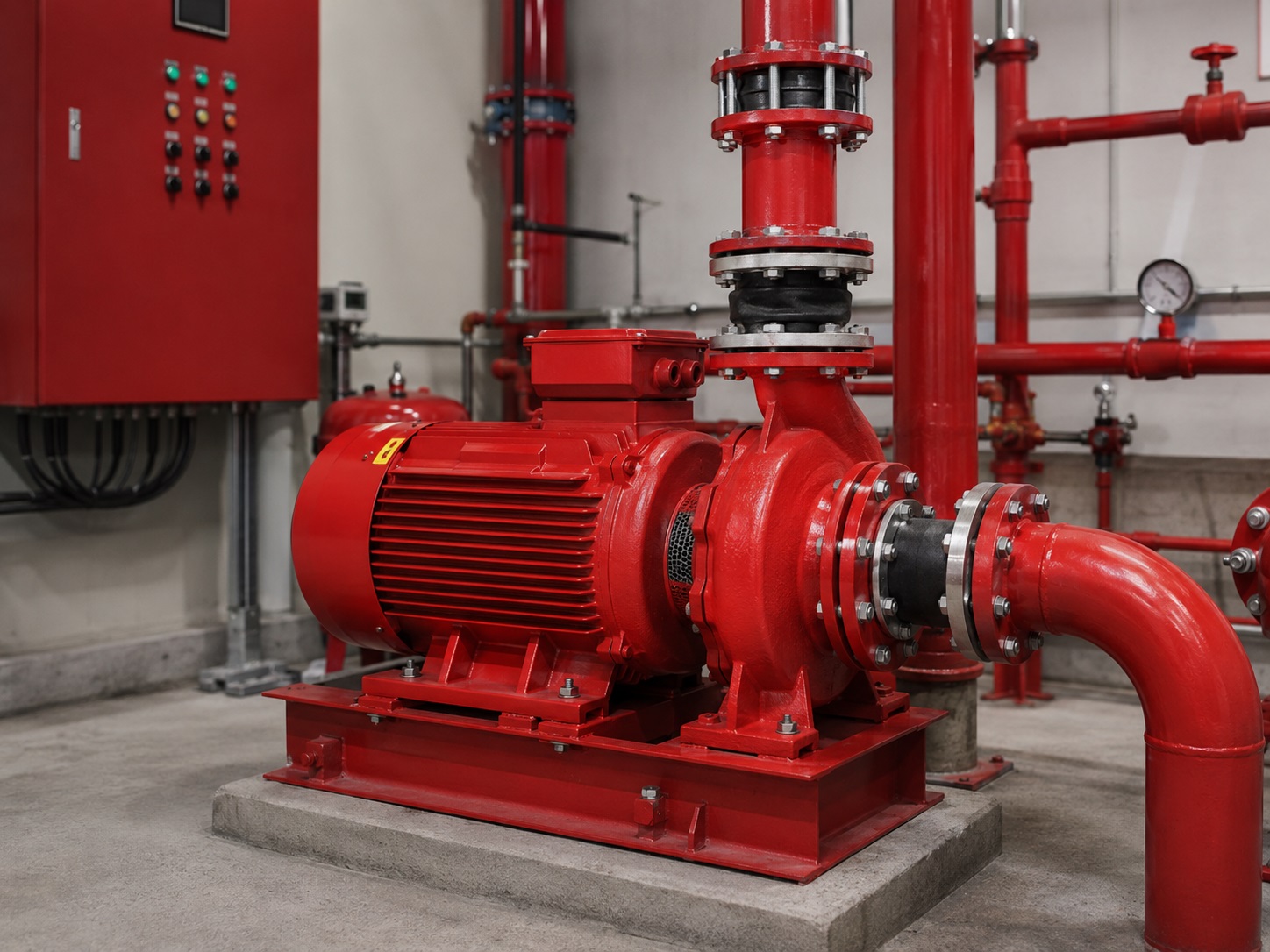

Vai trò của bơm điện Windy trong cụm bơm chữa cháy

Bơm điện Windy thường được sử dụng làm bơm chính trong cụm bơm PCCC. Đây là thiết bị đảm nhận nhiệm vụ cấp nước chính khi hệ thống phát hiện áp lực giảm mạnh do có họng nước mở, đầu phun sprinkler hoạt động hoặc có yêu cầu chữa cháy từ khu vực bảo vệ.

Ưu điểm của bơm điện là khả năng khởi động nhanh, vận hành ổn định, dễ tích hợp với tủ điều khiển và phù hợp với nhiều công trình có nguồn điện ổn định. Đối với các hệ thống PCCC trong nhà xưởng, tòa nhà hoặc khu dân cư, bơm điện thường là thiết bị làm việc chính trong phần lớn các tình huống vận hành.

Dòng bơm chữa cháy Windy có nhiều lựa chọn về lưu lượng, cột áp và công suất, giúp đơn vị thiết kế dễ chọn model phù hợp với từng quy mô công trình. Với nhà xưởng thấp tầng, có thể ưu tiên model có lưu lượng lớn và cột áp trung bình. Với tòa nhà cao tầng, cần chọn bơm có cột áp cao hơn để đảm bảo nước đến được điểm bất lợi nhất trong hệ thống.

Khi lựa chọn bơm điện Windy, không nên chỉ nhìn vào công suất động cơ tính bằng kW hoặc HP. Điều quan trọng hơn là bơm có đáp ứng đúng lưu lượng và cột áp theo thiết kế hay không. Một máy bơm công suất lớn nhưng chọn sai điểm làm việc vẫn có thể gây quá tải, rung, nóng hoặc không đạt hiệu quả cấp nước như mong muốn.

Một số yếu tố cần kiểm tra khi chọn bơm điện Windy gồm:

Tiêu chí	Ý nghĩa
Lưu lượng	Đảm bảo cấp đủ nước cho họng chữa cháy, sprinkler hoặc khu vực cần bảo vệ
Cột áp	Đảm bảo nước đến được điểm xa nhất hoặc cao nhất trong hệ thống
Công suất động cơ	Phù hợp với tải vận hành thực tế, không quá nhỏ hoặc quá dư
Đường đặc tính bơm	Giúp xác định bơm có làm việc đúng vùng hiệu suất hay không
Nguồn điện	Phù hợp với hệ thống điện của công trình
Hồ sơ kỹ thuật	Phục vụ thiết kế, thi công, nghiệm thu và bảo trì

Bơm điện Windy phát huy hiệu quả tốt nhất khi được lắp đặt đúng kỹ thuật, có bệ móng chắc chắn, đường ống hút – đẩy hợp lý, van khóa, van một chiều, đồng hồ áp và tủ điều khiển đồng bộ. Đây là những yếu tố quyết định độ ổn định của hệ thống trong quá trình vận hành lâu dài.

Vai trò của bơm bù áp trong việc duy trì áp lực đường ống

Bơm bù áp, còn được gọi là bơm jockey, là thiết bị có công suất nhỏ hơn bơm chính nhưng giữ vai trò rất quan trọng trong hệ thống chữa cháy. Nhiệm vụ chính của bơm bù áp là duy trì áp lực trong đường ống ở mức ổn định khi hệ thống đang ở trạng thái chờ.

Trong thực tế, áp lực trong đường ống có thể giảm nhẹ do nhiều nguyên nhân như rò rỉ nhỏ tại van, dao động nhiệt độ, thay đổi áp suất trong hệ thống hoặc hao hụt tự nhiên qua thời gian. Nếu mỗi lần áp lực giảm nhẹ đều kích hoạt bơm chính, máy bơm công suất lớn sẽ phải khởi động liên tục, gây hao mòn thiết bị và tiêu tốn điện năng không cần thiết.

Bơm bù áp giúp xử lý vấn đề này. Khi áp lực trong đường ống giảm xuống dưới mức cài đặt, bơm bù áp sẽ tự động khởi động để bù lại phần áp lực bị mất. Khi áp lực đạt ngưỡng yêu cầu, bơm sẽ tự động dừng. Nhờ đó, hệ thống luôn duy trì trạng thái sẵn sàng mà không cần vận hành bơm chính quá thường xuyên.

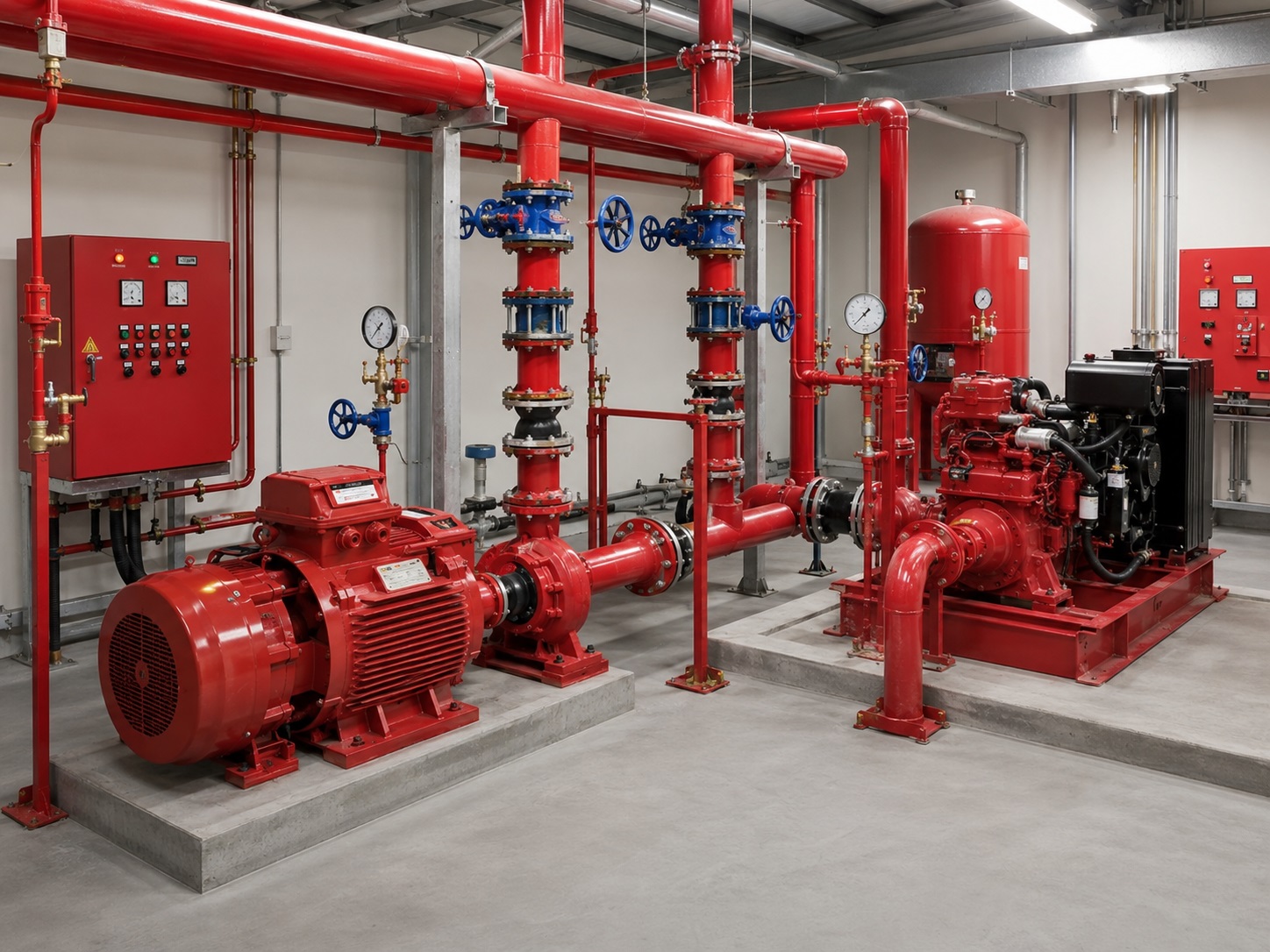

Đây là lý do trong cụm bơm chữa cháy Windy, bơm bù áp không nên bị xem là thiết bị phụ không quan trọng. Nếu thiếu bơm bù áp, hệ thống có thể gặp các vấn đề như:

• Bơm chính khởi động nhiều lần không cần thiết.

• Động cơ bơm chính nhanh xuống cấp.

• Tủ điện phải đóng ngắt thường xuyên.

• Áp lực đường ống không ổn định.

• Hệ thống dễ phát sinh cảnh báo sai hoặc lỗi vận hành.

Một bơm bù áp phù hợp cần có lưu lượng nhỏ, cột áp đủ để duy trì áp lực trong hệ thống và khả năng tự động khởi động – dừng theo tín hiệu từ công tắc áp suất hoặc cảm biến áp lực. Khi lắp đặt, cần cài đặt ngưỡng áp lực hợp lý để bơm bù áp hoạt động trước bơm chính, tránh tình trạng bơm chính khởi động khi chưa thực sự có sự cố cháy.

Vai trò của bơm Diesel hoặc bơm xăng khi mất điện

Trong hệ thống PCCC, tình huống nguy hiểm nhất không chỉ là có cháy, mà là có cháy trong khi nguồn điện bị ngắt hoặc không ổn định. Khi cháy xảy ra, hệ thống điện của công trình có thể bị ảnh hưởng do chập điện, quá tải, mất nguồn hoặc được ngắt để đảm bảo an toàn. Nếu trạm bơm chỉ có bơm điện, hệ thống sẽ mất khả năng cấp nước đúng thời điểm cần thiết nhất.

Đó là lý do bơm Diesel hoặc bơm xăng được sử dụng làm bơm dự phòng. Thiết bị này hoạt động độc lập với nguồn điện lưới, sử dụng động cơ đốt trong để kéo đầu bơm và cấp nước cho hệ thống khi bơm điện không thể vận hành.

Trong các công trình quy mô vừa và lớn, bơm Diesel thường được ưu tiên hơn nhờ khả năng vận hành mạnh, phù hợp với công suất lớn và có độ ổn định cao trong các tình huống khẩn cấp. Bơm xăng thường phù hợp hơn với một số hệ thống nhỏ, công trình đặc thù hoặc phương án dự phòng có quy mô hạn chế. Việc lựa chọn Diesel hay xăng cần dựa trên thiết kế PCCC, điều kiện vận hành và yêu cầu thực tế của từng công trình.

Bơm Diesel trong cụm bơm chữa cháy thường có nhiệm vụ:

• Tự động khởi động khi áp lực hệ thống giảm nhưng bơm điện không hoạt động.

• Cấp nước chữa cháy khi mất điện.

• Là phương án dự phòng cho bơm điện chính.

• Đảm bảo hệ thống PCCC vẫn duy trì khả năng hoạt động trong tình huống khẩn cấp.

Khi lắp đặt bơm Diesel, cần chú ý đến nhiều yếu tố kỹ thuật hơn so với bơm điện. Phòng bơm phải có không gian thông thoáng, hệ thống xả khí phù hợp, bình nhiên liệu đảm bảo, ắc quy khởi động ổn định, hệ thống làm mát tốt và lối tiếp cận thuận tiện để kiểm tra định kỳ.

Ngoài ra, bơm Diesel cần được chạy thử theo lịch để bảo đảm luôn trong trạng thái sẵn sàng. Một bơm dự phòng nếu không được kiểm tra thường xuyên có thể không khởi động khi cần, làm mất ý nghĩa bảo vệ của toàn bộ hệ thống.

Nguyên lý hoạt động đồng bộ của tủ điện điều khiển

Tủ điện điều khiển là bộ phận giúp toàn bộ cụm bơm hoạt động đồng bộ. Nếu máy bơm là “trái tim” của hệ thống thì tủ điều khiển chính là “bộ não” giúp giám sát áp lực, nhận tín hiệu và ra lệnh cho từng máy bơm vận hành đúng thời điểm.

Trong một cụm bơm chữa cháy sử dụng bơm điện Windy, bơm bù áp và bơm Diesel, tủ điều khiển thường được thiết kế để hoạt động tự động dựa trên áp lực đường ống. Nguyên lý cơ bản có thể hiểu như sau:

Khi hệ thống ở trạng thái bình thường, áp lực trong đường ống được duy trì ở mức cài đặt. Lúc này, các máy bơm không cần hoạt động liên tục.

Khi áp lực giảm nhẹ do hao hụt tự nhiên hoặc rò rỉ nhỏ, bơm bù áp sẽ tự động khởi động để đưa áp lực trở lại mức yêu cầu. Khi áp lực đạt ngưỡng cài đặt, bơm bù áp tự động dừng.

Khi có sự cố cháy, họng nước mở hoặc đầu phun sprinkler hoạt động, áp lực trong đường ống giảm nhanh và giảm sâu. Khi đó, bơm điện Windy sẽ tự động khởi động để cấp lưu lượng lớn cho hệ thống chữa cháy.

Nếu áp lực tiếp tục giảm hoặc bơm điện không khởi động do mất điện, lỗi nguồn hoặc sự cố kỹ thuật, bơm Diesel sẽ được kích hoạt để thay thế vai trò cấp nước chính. Nhờ đó, hệ thống vẫn có phương án vận hành dự phòng trong tình huống khẩn cấp.

Tủ điều khiển tốt cần đảm bảo các chức năng cơ bản như:

Chức năng	Vai trò
Tự động khởi động bơm	Giúp hệ thống phản ứng nhanh khi áp lực giảm
Điều khiển bơm bù áp	Duy trì áp lực đường ống ở trạng thái chờ
Điều khiển bơm chính	Kích hoạt bơm điện khi có nhu cầu chữa cháy
Điều khiển bơm Diesel	Dự phòng khi mất điện hoặc bơm điện không hoạt động
Hiển thị trạng thái	Giúp người vận hành theo dõi nguồn, áp lực, lỗi và chế độ hoạt động
Chế độ tay và tự động	Linh hoạt khi vận hành, kiểm tra hoặc bảo trì

Để hệ thống hoạt động ổn định, việc cài đặt ngưỡng áp lực cho từng bơm phải được thực hiện chính xác. Nếu cài đặt sai, bơm bù áp có thể không hoạt động đúng lúc, bơm chính khởi động quá sớm hoặc bơm Diesel không kích hoạt khi cần. Vì vậy, quá trình lắp đặt và chạy thử phải được thực hiện bởi đơn vị có kinh nghiệm trong hệ thống PCCC.

Lưu ý khi thiết kế và lắp đặt cụm bơm chữa cháy Windy

Để cụm bơm hoạt động ổn định, việc lựa chọn đúng thiết bị chỉ là bước đầu. Quá trình lắp đặt, cân chỉnh và bảo trì cũng quan trọng không kém. Một cụm bơm Windy nếu được chọn đúng nhưng lắp đặt sai vẫn có thể gặp tình trạng rung, ồn, nóng máy, tụt áp hoặc không đạt lưu lượng thực tế.

Một số lưu ý quan trọng khi lắp đặt gồm:

• Phòng bơm cần đủ diện tích để thao tác, bảo trì và thay thế thiết bị.

• Bệ móng máy bơm phải chắc chắn, hạn chế rung động trong quá trình vận hành.

• Đường ống hút cần thiết kế hợp lý, tránh gấp khúc, tránh thiếu nước hoặc tạo xoáy khí.

• Đường ống đẩy cần có van khóa, van một chiều, đồng hồ áp và các phụ kiện phù hợp.

• Tủ điều khiển cần được bố trí ở vị trí khô ráo, dễ quan sát và thuận tiện thao tác.

• Bơm Diesel cần có hệ thống thông gió, xả khí và nhiên liệu phù hợp.

• Cần chạy thử định kỳ để kiểm tra khả năng khởi động và áp lực hệ thống.

Ngoài ra, chủ đầu tư nên yêu cầu đơn vị cung cấp đầy đủ catalogue, thông số kỹ thuật, hồ sơ thiết bị và hướng dẫn vận hành. Đây là cơ sở cần thiết cho quá trình thi công, nghiệm thu, bảo trì và kiểm tra sau này.

Lợi ích khi sử dụng cụm bơm chữa cháy Windy đồng bộ

Một cụm bơm chữa cháy được thiết kế đồng bộ mang lại nhiều lợi ích rõ ràng cho công trình. Thay vì lắp đặt rời rạc từng thiết bị, việc sử dụng cấu hình bơm điện Windy kết hợp bơm bù áp và bơm Diesel giúp hệ thống có tính ổn định cao hơn, dễ vận hành hơn và dễ kiểm soát hơn.

Trước hết, cụm bơm giúp bảo đảm khả năng cấp nước trong nhiều tình huống khác nhau. Khi hệ thống chỉ cần duy trì áp lực, bơm bù áp sẽ đảm nhận. Khi có cháy, bơm điện chính hoạt động. Khi mất điện, bơm Diesel sẵn sàng thay thế. Cách vận hành này giúp hệ thống không phụ thuộc vào một thiết bị duy nhất.

Thứ hai, cụm bơm đồng bộ giúp kéo dài tuổi thọ thiết bị. Bơm chính không phải khởi động liên tục cho các dao động áp lực nhỏ, nhờ đó giảm hao mòn và tiết kiệm chi phí bảo trì.

Thứ ba, hệ thống dễ kiểm tra và vận hành hơn. Người quản lý có thể theo dõi trạng thái bơm, áp lực đường ống, nguồn điện và chế độ hoạt động thông qua tủ điều khiển. Điều này giúp phát hiện sớm các dấu hiệu bất thường và xử lý kịp thời trước khi xảy ra sự cố.

Cuối cùng, cụm bơm Windy có lợi thế về chi phí đầu tư, khả năng cung ứng và bảo trì tại thị trường Việt Nam. Với những công trình cần một giải pháp hiệu quả, thực tế và dễ triển khai, đây là phương án đáng cân nhắc.

Kết luận

Giải pháp lắp đặt cụm bơm chữa cháy gồm bơm điện Windy, bơm bù áp và bơm Diesel là cấu hình phù hợp cho nhiều hệ thống PCCC hiện nay. Mỗi loại bơm giữ một vai trò riêng: bơm điện Windy đảm nhiệm cấp nước chính, bơm bù áp duy trì áp lực đường ống, còn bơm Diesel hoặc bơm xăng đóng vai trò dự phòng khi mất điện hoặc khi bơm chính không hoạt động.

Khi được thiết kế đúng, lắp đặt đúng và điều khiển đồng bộ bằng tủ điện phù hợp, cụm bơm sẽ giúp hệ thống chữa cháy vận hành ổn định, sẵn sàng cấp nước khi có sự cố và hạn chế rủi ro trong quá trình sử dụng.

Nếu bạn đang cần tư vấn lắp đặt cụm bơm chữa cháy Windy cho nhà xưởng, tòa nhà, kho hàng, khách sạn hoặc công trình thương mại, hãy liên hệ để được hỗ trợ tính toán lưu lượng, cột áp, lựa chọn cấu hình bơm phù hợp và nhận báo giá chi tiết theo nhu cầu thực tế của công trình.
