Thiết bị truyền tin CBX Std là một hệ thống giám sát và cảnh báo sự cố tự động từ xa, được kết nối vào hạ tầng hiện có của khách hàng thông qua cổng giao tiếp NO/NC. Nó có khả năng theo dõi các sự cố như cháy, an ninh, hoặc tình trạng của các thiết bị như tủ báo cháy trung tâm, nút nhấn khẩn cấp, hoặc đầu báo cháy. CBXstd gửi tín hiệu cảnh báo đến cơ sở khách hàng và Trung tâm tác chiến Cảnh sát PCCC.

• Thiết bị truyền tin báo sự cố hỏa hoạn CBX là hệ thống giám sát, cảnh báo sự cố (an ninh, cháy nổ) tự động từ xa, kết nối quản trị tập trung. Sự cố (an ninh, cháy nổ) tại cơ sở được gửi về Trung tâm thông tin chỉ huy (113, 114) Công an tỉnh/thành phố.

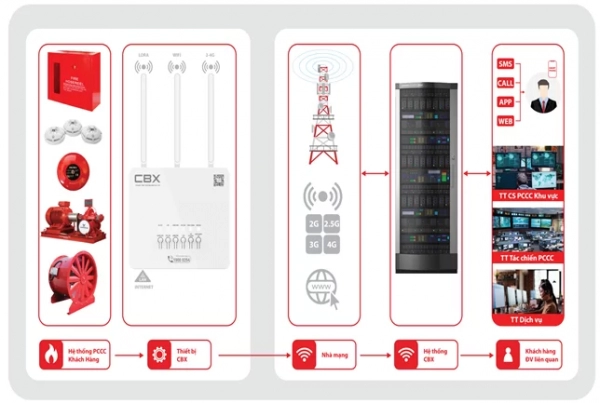

                                                         Mô hình tổng thể hệ thống CBX

QUY TRÌNH KHẢO SÁT, LẮP ĐẶT ĐẤU NỐI THIẾT BỊ TRUYỀN TIN CBX

PHẦN 1: Chuẩn bị dụng cụ lắp đặt thiết bị CBX

• Máy khoan, mũi khoan M4, vít nở M4.
• Vino thăng bằng, thước cuộn, dao dọc giấy, kìm cắt dây, kìm đa năng, kìm bấm đầu Cos.
• Tuốc nơ vít 4 cạnh, 2 cạnh, tuốc nơ vít đầu nhỏ 4, 2 cạnh.
• Ống gen Phi 20, Kẹp giữ ống Phi 20.
• Dây điện 2x0.75mm , Dây thít ( Áng chừng số mét dây và ống gen mang đi khi lắp thiết bị)

PHẦN 2: Khảo sát và thi công lắp đặt

1. Khảo sát thực trạng

• Bước 1: Khảo sát tủ báo cháy của cơ sở khách hàng là tủ báo cháy của hãng nào?

Ví dụ: Hochiki, Horing, Yunyang, Notifier ( Honeywell) …

• Bước 2: Trước khi lắp đặt, kiểm tra tủ báo cháy tại cơ sở khách hàng còn hoạt động không, các đèn của các Zone trên tủ có hoạt động bình thường không? Chụp lại hiện trạng tủ báo cháy tại cơ sở trước khi lắp đặt.
• Bước 3: Tìm điểm đấu nối giữa tủ báo cháy tại cơ sở khách hàng, với các Zone của thiết bị truyền tin cảnh báo sự cố CBX

Ví dụ: Các điểm đấu nối có tên Fire Relay(NO/C), NO1/C, NO2/C…

Trường hợp tủ không có điểm đấu nối Fire Relay mà chỉ xuất điện áp 24VDC qua đường bell khi có tín hiệu báo cháy thì ta phải đấu qua 1 relay trung gian 24VDC rồi lấy tiếp điểm NO/C qua relay.

• Bước 4: Kháo sát nguồn đầu vào của Adapter ( Lấy nguồn từ ổ cắm hoặc lấy nguồn AC 220V từ tủ báo cháy)
• Bước 5: Khảo sát khu vực lắp đặt thiết bị. Hãy nhờ cán bộ phụ trách an toàn, phụ trách PCCC tại cơ sở xác nhận: Lắp thiết bị tại vị trí nào, có dây điện ngầm, ống nước ngầm tại vị trí đó không?

Cán bộ quản lí xác nhận mới tiền hành lắp đặt thiết bị.

2. Lắp đặt và đấu nối

Mục 1: Lắp đặt

• Bước 1: Đặt nivo thăng bằng, lấy dấu để khoan.
• Bước 2: Khoan 2 lỗ trên tường cách nhau 125mm, đóng nở vào lỗ, để vít nở cách khoảng 3 ly
• Bước 3: Gá thiết bị lên các vít.

Mục 2: Đấu nối

• Bước 1: Lắp đặt, bố trí theo phương án, vị trí đã xác định.
• Bước 2: Dùng đồng hồ đo điện xác định điểm đẩu nối là tín hiệu loại gì?

Ví dụ: Tín hiệu điện áp khô NO/C hoặc tín hiệu điện áp 12-24V.

• Bước 3: Đi dây sử dụng ống Gen, luồn dây tín hiệu vào ống và đo đạc khoảng cách từ Thiết bị CBX tới tủ báo cháy tại cơ sở khách hàng
• Bước 4: Đấu nối, bấm đầu Cos tại các điểm nối với tủ báo cháy trung tâm và điểm nối trên thiết bị CBX. Nối đúng các điểm trên cầu đấu của tủ báo cháy với các Zone/COM trên thiết bị CBX
• Bước 5: Bật công tắc Pin, cắm jack nguồn cho thiết bị CBX hoạt động.

PHẦN 3: Kích hoạt dịch vụ

• Bước 1: Nhập thông tin theo đúng mẫu ghi trong phiếu yêu cầu cung cấp và sử dụng Hệ thống CBX trên môi trường Internet.

Người quản lý: Người được doanh nghiệp giao quyền tiếp nhận và quản lý hệ thống CBX tại cơ sở.

Số điện thoại quản lý: Số điện thoại chính quản lý hệ thống CBX

Email:  Là Email người quản lý hệ thống CBX tại cơ sở, để 3Scorp hỗ trợ về kỹ thuật và chăm sóc khách hàng

• Bước 2: Thêm mới thiết bị

Nhập số IMEI của thiết bị CBX ( Dùng app CBX trên điện thoại quét QR Code)

Địa chỉ: Tên doanh nghiệp+ địa chỉ cụ thể

Nhập đúng kinh độ, vĩ độ lắp tại cơ sở khách hàng

• Bước 3: Upload giấy tờ pháp lý, ảnh phiếu cung yêu cầu cung cấp và sử dụng hệ thống CBX trên môi trường Internet.

Nhập ngày bắt đầu kích hoạt và ngày kết thúc dịch vụ

Xác nhận đã ghi đầy đủ thông tin gửi lên 3Scorp  phê duyệt và kích hoạt dịch vụ.

PHẦN 4: Kiểm tra và bàn giao

• Bước 1: Test tủ: Trước khi test báo với cán bộ phụ trách an toàn, PCCC của nhà máy để cán bộ gửi thông báo đến các bộ phận, tránh gây sự hiểu lầm là có sự cố
• Bước 2: Test xong kiểm tra có nhận được tin báo sự cố trên APP CBX, có nhắn tin/ gọi điện đến người quản lý hệ thống CBX tại cơ sở không
• Bước 3: Gửi hướng dẫn sử dụng APP CBX cho người quản lý thiết bị và các thành viên nhận cảnh báo.
• Bước 4: Ký biên bản bàn giao thiết bị và  gửi phiếu yêu cầu bản cứng (có xác nhận của cơ sở) cung cấp và sử dụng hệ thống CBX trên môi trường Internet về 3Scorp.

Mô hình lắp đặt

Sơ đồ lắp đặt

Thiết bị truyền tin báo sự cố CBXstd được lắp đặt kết nối vào: Tủ báo cháy trung tâm, đầu dò báo cháy hoặc các nút nhấn khẩn ... để tiếp nhận cảnh báo và gửi về khách hàng thông qua

• Gọi điện và nhắn tin sms thông thường
• Thông báo cảnh báo trên ứng dụng

Thiết bị này được thiết kế để làm việc như một điểm cuối tích hợp vào hệ thống báo cháy hiện có tại cơ sở khách hàng. Nhiệm vụ của nó là thu thập thông tin cảnh báo từ tủ báo cháy trung tâm tại cơ sở khách hàng và chuyển tiếp nó đến trung tâm báo cháy tập trung, được đặt tại trung tâm giám sát của khách hàng hoặc tại Cảnh sát PCCC địa phương. Đồng thời, thông tin cảnh báo cũng được gửi đến những người liên quan thông qua các số điện thoại đã đăng ký, để đảm bảo tính khẩn cấp và hiệu quả nhất.

Bảng thông số kỹ thuật thiết bị truyền tin CBX Std

Tính năng đặc biệt của CBXstd

Các tính năng đặc biệt của CBXstd bao gồm:

• Kết nối và tiếp nhận cảnh báo từ các thiết bị như tủ báo cháy trung tâm, đầu dò báo cháy, hoặc nút nhấn khẩn.
• Gửi thông báo cảnh báo thông qua cuộc gọi và tin nhắn SMS thông thường.
• Thông báo cảnh báo trên ứng dụng.
• Khả năng gửi cảnh báo độc lập qua SMS/Call/Mail.
• Hỗ trợ người dùng phân loại tín hiệu và xử lý cảnh báo giả.
• Kết nối với camera IP chuẩn On-vif để chụp ảnh khi có cảnh báo.
• Phần mềm giám sát và cảnh báo trên ứng dụng web và di động.
• Gửi cuộc gọi và tin nhắn đến các số điện thoại được cài đặt trên phần mềm.
• Quản lý thông tin cơ sở về trang thiết bị và hồ sơ về PCCC.
• Khả năng tích hợp mở rộng dễ dàng với các hệ thống khác.

Phần mềm

• Phần mềm giám sát và cảnh báo trên ứng dụng web và di động.
• Gửi cuộc gọi và tin nhắn đến các số điện thoại được cài đặt trên phần mềm.
• Quản lý thông tin cơ sở về trang thiết bị và hồ sơ về PCCC.
• Khả năng tích hợp mở rộng dễ dàng với các hệ thống khác.

Tiêu chuẩn

• Thông tư: 149/2020/TT-BCA.
• Tiêu chuẩn: ISO 9001:2015.
• TCVN 7568:2-2013 về Trung tâm báo cháy trong hệ thống báo cháy.
• Quy chuẩn kỹ thuật quốc gia QCVN:12:2019/BTTTT và QCVN 86:2019/BTTTT.
