BÁO GIÁ HỆ THỐNG CHỮA CHÁY KHÍ NITƠ N2 IG100(HÀN QUỐC-KOREA)

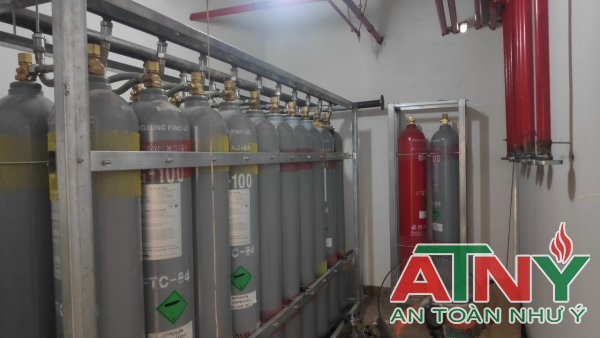

Hệ thống chữa cháy bằng khí NI TƠ N2  IG-100 HÀN QUỐC-KOREA bao gồm các bình chứa khí N2 được nén tại áp suất 200 bar / 280 bar / 300 bar tại 15 độ C. Bình khí dung tích 84L, trang bị van đầu bình có chức năng giảm áp để giữ áp lực khí xả ra từ 60 bar đến 80 bar mà không cần sử dụng bộ điều áp rời bên ngoài.

Bình khí đi kèm với đồng hồ áp suất loại tiêu chuẩn. Theo yêu cầu thiết kế, có thể sử dụng tùy chọn đồng hồ áp suất loại kèm tiếp điểm giám sát với mục đích giám sát áp lực bình khí từ hệ thống. Áp lực bình khí sẽ được giám sát qua hệ thống báo cháy và đưa ra thông tin báo lỗi khi áp suất trong bình giảm đến mức nhất định.

Hoạt động của hệ thống như sau: khi có tín hiệu điều khiển xả khí từ hệ thống báo cháy và điều khiển xả khí, van điện từ sẽ kích xả bình kích 5.1L, 95 bar, áp lực từ bình kích sẽ mở van chọn vùng (nếu có) và kích hoạt các bình N2 84L xả khí chữa cháy qua hệ thống đường ống và các đầu phun. Ni tơ là khí tự nhiên có sẵn trong khí quyển. Khí ni tơ an toàn cho sử dụng với khu vực có người và không gây ảnh hưởng xấu cho môi trường.

ĐẶC ĐIỂM CHÍNH
– Bình N2 dung tích 84L, áp lực nạp 200 bar / 280 bar / 300 bar
– Tính toán thiết kế theo TCVN 7161/ NFPA2001/ KFi
– Van đầu bình tích hợp kèm chức năng giảm áp lực khi xả tại 60 bar-80 bar
– Không cần sử dụng bộ điều áp rời

GIỚI HẠN THIẾT KẾ
– Chiều dài đường ống cho phép > 200m(1)
– Chiều cao đường ống cho phép 50m(1)
– Diện tích bảo vệ tối đa của đầu phun 14m x 14m
– Chiều cao đầu phun tối đa: 6m

AN TOÀN VỚI MÔI TRƯỜNG VÀ CON NGƯỜI
– N2 là khí trơ, có sẵn trong không khí
– Chỉ số gây hiệu ứng nhà kính : 0
– Chỉ số gây phá hủy tầng Ozone: 0
– An toàn cho sử dụng tại khu vực có người.

ƯU ĐIỂM
– Hàng có sẵn tại Việt Nam, giao hàng trong tuần(2)
– Cung cấp hệ thống đồng bộ bao gồm: bình khí và phụ kiện, đai giữ bình, ống góp bình khí, cửa xả áp an toàn…
– Dịch vụ tại chỗ: tư vấn thiết kế, hướng dẫn lắp đặt, bảo hành, bảo trì…
– Miễn phí nạp lại N2 trong thời gian sử dụng

Bảng tóm tắt tính chất vật lý:

Các thiết bị chính trong hệ thống chữa cháy khí Nitơ

• Bình chứa khí Nitơ và phụ kiện trên bình
• Đồng hồ giám sát áp lực của bình chứa Nitơ
• Hệ thống van
• Hệ thống ống dẫn khí
• Đầu phun
• Bảng cảnh báo
• Trung tâm điều khiển xả khí
• Chuông, còi đèn báo động
• Các đầu báo cháy (đầu báo khói, đầu báo nhiệt,…)
• Các nút nhấn tác động

Thiết bị chính trong hệ thống chữa cháy khí Nitơ

Hoạt động của hệ thống cảnh báo xả Khí

Hệ thống cảnh báo xả khí sẽ phát ra tín hiệu cảnh báo với 2 mức:

Hệ thống cảnh báo mức 1: Phát ra khi 1 trong hai đầu báo trong cùng khu vực gửi tín hiệu báo cháy về tủ điều khiển. Lúc này, hệ thống chữa cháy vẫn chưa phun xả khí.

Hệ thống cảnh báo mức 2: Khi cả 2 loại đầu báo trong cùng khu vực bị tác động và gửi tín hiệu về tủ điều khiển. Lúc này, tủ điều khiển sẽ tác động chuông và còi đèn của khu vực đó, để báo cho mọi người có sự cố cháy và hệ thống chuẩn bị phun xả khí.

Ưu điểm của hệ thống chữa cháy khí Nitơ

• Hệ thống khí Nitơ chữa cháy hiệu quả, không để lại cặn bã sau khi phun, không gây hư hại thiết bị
• Khí Nitơ thân thiện với môi trường, không phá hủy tầng Ozone không ảnh hưởng đến sức khỏe con người

Nhược điểm của hệ thống chữa cháy khí Nitơ (IG-100)

• Khí nitơ cần được bảo quản trong các bình có vỏ dày (vì áp suất cao đến 200 Bar), dẫn đến tốn nhiều không gian lắp đặt hơn so với thông thường. Do nhẹ hơn không khí nên hiệu quả của hệ thống chữa cháy khí nitơ ở những nơi thoáng gió không cao.
• Bình chứa áp lực cao, có nguy cơ gây nổ vì thế phải để riêng biệt với khu vực cần chữa cháy.

Hệ thống chữa cháy khí N2 được thiết kế và lắp đặt dựa trên các tiêu chuẩn như:

• Tiêu chuẩn Việt Nam TCVN 7161-1:2002; ISO 14520-1:2000: Hệ thống chữa cháy bằng khí – tính chất vật lý và thiết kế hệ thống.
• Tiêu chuẩn Việt Nam TCVN 7161-13:2002; ISO 14520-13:2000: Hệ thống chữa cháy bằng khí – tính chất vật lý và thiết kế hệ thống – Phần 13: Chất chữa cháy IG -100 (N2).

Mật độ thiết kế

• Đám cháy lớp A:  37.2%
• Đám cháy lớp B:  40.3%
• Đám cháy lớp C:  41.85%

Lưu ý khi thiết kế hệ thống chữa cháy khí Nitơ

Khu vực sử dụng hệ thống chữa cháy khí nitơ cần phải được thiết kế là phòng kín khi phun xả khí, vì vậy nếu phòng có hệ thống quạt hút, máy điều hòa, khe hở thì phải đảm bảo khi có cháy xảy ra và trước khi hệ thống chữa cháy khí nitơ phun xả thì các thiết bị hoặc các không gian mở trên cần phải được đóng lại để đảm bảo phòng kín.

Tính toán khối lượng khí Nitơ

Thể tích phòng :V= dài x rộng x cao

Khối lượng khí cần để chữa cháy cho phòng = V(m3) x hệ số (kg/m3)

Ứng dụng hệ thống chữa cháy Nitơ

Lưu ý khi sử dụng hệ thống chữa cháy khí nitơ

Mặc dù khí nitơ là một loại khí không độc, hại, thân thiện với con người và môi trường. Tuy nhiên, nếu không tuân thủ các quy định về an toàn thì nó cũng có thể gây ra những tai nạn đáng tiếc như:

• Bỏng lạnh: Khí Nitơ trong bình khí được hóa lỏng ở nhiệt độ -196^oC,  vì vậy khi phun ra và chạm vào da lâu có thể gây bỏng lạnh.
• Ngạt thở: Mặc dù khí nitơ không gây hại cho con người, nhưng nếu ở trong không gian kín, với nồng độ khí nitơ quá cao, khiến khí oxy hạ xuống dưới 19,5% sẽ gây thiếu oxy và khiến con người bị ngạt thở.
• Nổ thiết bị: Nitơ lỏng bị lưu trữ trong không gian kín, nếu có sự hóa hơi đột ngột do gia tăng áp suất có thể gây nổ.

• NGUYÊN LÝ HOẠT ĐỘNG





  TÀI LIỆU KỸ THUẬT THÀNH PHẦN CỦA HỆ THỐNG
